Réglages de base APRS

L'APRS étant un mode non connecté et donc nécessitant une fréquence unique. Il est important que chaque oms effectue une configuration rigoureuse pour ne pas surcharger le réseau.

Quel SSID ?

Contrairement à beaucoup d'idée reçu, l'utilisation des SSID dans l'APRS est importante, ils permettent d'identifier la nature de l'installation.

Mettre un indicatif à sa station

Afin de rester dans le cadre de la réglementation radioamateur, toutes les stations APRS actives se doivent de transmettre avec un indicatif radioamateur.
Attention à ne pas confondre stations et objets APRS, ces derniers sont générés par une station active, afin de pourvoir connaître l'origine d'un objet, l'identification du propriétaire est possible en cherchant les champs suivants :

Logiciel ou émetteur
Owner UI-View (fond bleu)
From Kenwood TM-D700
fm Kenwood TH-D7

Choisir un SSID APRS ?

Le choix du SSID est lié à votre la nature de votre station essentiellement fixe ou mobile, les grandes lignes sont :

  • Vous être chez vous en fixe, inutile d'utiliser un SSID.
  • Vous vous déplacer pédestrement ou en voiture, utiliser le SSID -9.

Afin de faire le meilleur choix, suivez les recommandations APRS.

Quel chemin APRS utiliser ?

Le chemin APRS, c'est celui qui détermine le nombre de saut que les digis devront relayer.
Au début de l'APRS dans les année 2000, il y avait peu de digi, les répéteurs essentiellement situé dans des QRA, la couverture était mauvaise et nécessitait beaucoup de saut.
Depuis 2008, l'Europe utilise le nouveau paradigme n-N destiné à réduire drastiquement le nombre de sauts pour lutter contre la saturation du réseau.

Un maximum de 2 sauts est largement suffisant, 1 saut en zone dense

Certains oms paramètre leur domicile en répéteur de type RELAY destiné à permettre de rebondir sur WIDE, il convient d'en tenir compte. Cette configuration est obsolète et seul WIDE1-1 ou WIDE2-2 en fixe et WIDE1-1,WIDE2-1 en mobile doivent être utilisé.

Station fixe Station mobile
WIDE1-1 WIDE1-1,WIDE2-1

Quel intervalle d'émission de la balise choisir ?

Il convient de configurer correctement l'intervalle et le chemin de sa balise, pourquoi ?
Une configuration mal adaptée peut entraîner une véritable surcharge pour le réseau, le but de l'APRS n'est pas d'inonder, mais de signaler sa présence.

Bien sûr, une configuration se fait avant tout en fonction du réseau existant dans votre région. Une région avec plusieurs digis (point haut) n'aura pas la même diffusion qu'une zone avec un seul digi.

Voici des réglages corrects suivant votre utilisation.

Position Texte de statut
Station fixe 20 à 40 minutes 40 minutes
Station mobile 2 à 5 minutes 15 minutes
Digi 20 minutes 30 minutes

N'oubliez pas que les QUERY permettent d'interroger le réseau à tous moments
Voir le protocole et l'interrogation du réseau APRS

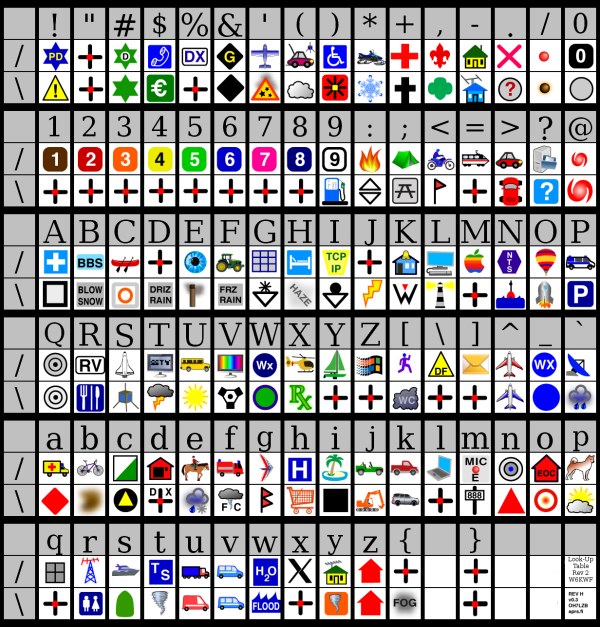

Choisir la bonne icône APRS ?

L'icône APRS tout comme le SSID est destiné à identifier la nature d'une station. Le mode proposant beaucoup d'icône, ceci est lié à la possibilité la création d'objet APRS n'étant pas des stations amateur.
Ayez conscience que le choix d'une icône ambiguë pourra entrainer une incompréhension de la part des autres oms, à noter également que les émetteurs APRS embarque uniquement les icônes de base, si elle n'est fait pas parti, le code ci-dessous sera afficher en lieu et place.

Du mal à identifier les icônes, consulter l'aide comprendre les icônes APRS

Ci-dessous les icônes APRS sur l'émetteur Kenwood TH-D7, à défaut, le poste affiche le code de l’icône. Icônes visible sur les émetteurs Kenwood

Le référentiel officiel des icônes est disponible sur http://www.aprs.org/symbols/symbols-new.txt

Ancienne liste partielle des codes des icônes APRS

/$  XYZ Table primaire             \$  XYZ Table secondaire  (\)
--  --- -------------------------  --  --- ----------------------
/!  BB  Police commissariat        \!  OB  URGENCE (!)
/"  BC  réservé (pluie)            \"  OC  réservé
/#  BD  Digi                       \#  OD# Étoile numéroté (digi)
/$  BE  Téléphone                  \$  OE  Banque
/%  BF  DX Cluster                 \%  OF
/&  BG  Gateway HF                 \&  OG# Losange numéroté
/'  BH  Petit Avion (SSID = 7)     \'  OH  Site du crash
/(  BI  Nuage                      \(  OI  Nuage
/)  BJ                             \)  OJ
/*  BK  Chasse neige               \*  OK  Neige
/+  BL  Croix Rouge                \+  OL  Église
/,  BM  Scouts (garçon)            \,  OM  Scouts (fille)
/-  BN  Maison (VHF)               \-  ON  Maison (HF)
/.  BO  X                          \.  OO  Zone ambiguë
//  BP  Point                      \/  OP
/0  P0  Cercle numéroté 0          \0  A0# Cercle numéroté
/1  P1  Cercle numéroté 1          \1  A1
/2  P2  Cercle numéroté 2          \2  A2
/3  P3  Cercle numéroté 3          \3  A3
/4  P4  Cercle numéroté 4          \4  A4
/5  P5  Cercle numéroté 5          \5  A5
/6  P6  Cercle numéroté 6          \6  A6
/7  P7  Cercle numéroté 7          \7  A7
/8  P8  Cercle numéroté 8          \8  A8
/9  P9  Cercle numéroté 9          \9  A9  Station service
/:  MR  Feu                        \:  NR  Grêle
/;  MS  Camping (portable)         \;  NS  Park
/<  MT  Moto (SSID = 10)           \<  NT  Drapeau, publication NeWS
/=  MU  Train                      \=  NU
/>  MV  Voiture (SSID = 9)         \>  NV# Voiture numéroté
/?  MW  Serveur de fichiers        \?  NW  Point d'information
/@  MX  Prédiction Ouragan         \@  NX  Ouragan / Tempête tropical
/A  PA  Station de secours         \A  AA# Boite numéroté
/B  PB  BBS                        \B  AB  Vent neigeux
/C  PC  Canoë                      \C  AC  Garde cote
/D  PD                             \D  AD  Crachin ou pluie fine
/E  PE  Spectateur jeu ballon      \E  AE  Fumée
/F  PF                             \F  AF  Pluie givrante
/G  PG  Zone quadrillé  (6 caract) \G  AG  Averse de neige
/H  PH  Hôtel                      \H  AH  Brouillard
/I  PI  Tcp-Ip                     \I  AI  Averse de pluie
/J  PJ                             \J  AJ  Éclair (orage)
/K  PK  École                      \K  AK  Kenwood
/L  PL                             \L  AL  Phare maritime
/M  PM  MacAPRS                    \M  AM
/N  PN  Station NTS                \N  AN  Bouée de navigation
/O  PO  Mongolfière (SSID = 11)    \O  AO
/P  PP  Véhicule de Police         \P  AP  Parking
/Q  PQ                             \Q  AQ  Tremblement de terre
/R  PR  Mobile Loisir (SSID = 13)  \R  AR  Restaurant
/S  PS  Navette spatial            \S  AS  Satellite
/T  PT  SSTV                       \T  AT  Orage
/U  PU  Bus, car (SSID = 2)        \U  AU  Soleil
/V  PV  Télévision Amateur TVA     \V  AV  Aide à la navigation
/W  PW  Service WX National        \W  AW  Lieu NeWS APRS numéroté
/X  PX  Hélicoptère (SSID = 6)     \X  AX  Pharmacie
/Y  PY  Yacht (bateau)(SSID = 5)   \Y  AY
/Z  PZ  WinAPRS                    \Z  AZ
/[  HS  Coureur                    \[  DS  Mur de nuage
/\  HT  Triangle (recherche)       \/  DT
/]  HU  PMS PBBS                   \]  DU
/^  HV  Gros Avion                 \^  DV# Avion numéroté
/_  HW  Station WX                 \_  DW  Station WX numéroté
/`  HX  Antenne satellite          \`  DX  Pluie
/a  LA  Ambulance (SSID = 1)       \a  SA  Station ARRL ARES
/b  LB  Vélo (SSID = 4)            \b  SB  Vent avec poussière/sable
/c  LC                             \c  SC  Sécurité Civil numéroté (ADRASEC)
/d  LD  Caserne Pompier            \d  SD  Info DX par indicatif
/e  LE  Cheval                     \e  SE  Neige fondue
/f  LF  Camion Pompier (SSID = 3)  \f  SF  Entonnoir de nuage
/g  LG  Planeur                    \g  SG  Manche à air
/h  LH  Hôpital                    \h  SH  Magasin radioamateur
/i  LI  IOTA                       \i  SI  Digi domestique petite couverture
/j  LJ  Jeep 4x4 (SSID-12)         \j  SJ  Chantier, travaux
/k  LK  Camion (SSID = 14)         \k  SK
/l  LL                             \l  SL  Symbole (boites, cercle)
/m  LM  Relais                     \m  SM  Poteau indicateur (3 caract.)
/n  LN  Node                       \n  SN# Triangle numéroté
/o  LO  Poste de commandement QG   \o  SO  Petit cercle
/p  LP  Chien                      \p  SP  Partiellement nuageux
/q  LQ  Zone quadrillé 128 miles   \q  SQ
/r  LR  Antenne                    \r  SR  Toilette
/s  LS  Bateau à moteur (SSID-8)   \s  SS# Bateau numéroté
/t  LT  Station Camion             \t  ST  Tornade
/u  LU  Semi-remorque              \u  SU# Camion numéroté
/v  LV  Fourgon, Van (SSID = 15)   \v  SV# Fourgon, Van numéroté
/w  LW  Eau (épuration, château)   \w  SW  Inondation
/x  LX  xAPRS (Linux)              \x  SX
/y  LY  Maison avec directive      \y  SY
/z  LZ                             \z  SZ
/{  J1                             \{  Q1  Brouillard
/|  J2  réservé                    \|  Q2  réservé
/}  J3                             \}  Q3
/~  J3  réservé                    \~  Q4  réservé
